В современном монолитном строительстве надежное соединение арматурных стержней определяет прочность всей железобетонной конструкции. Традиционный метод нахлеста требует большого расхода металла, а сварка усложняет процесс и зависит от квалификации сварщиков. Обжимные муфты решают эти проблемы, обеспечивая быстрое, прочное и технологичное стыковочное соединение.
Что такое обжимная муфта для арматуры

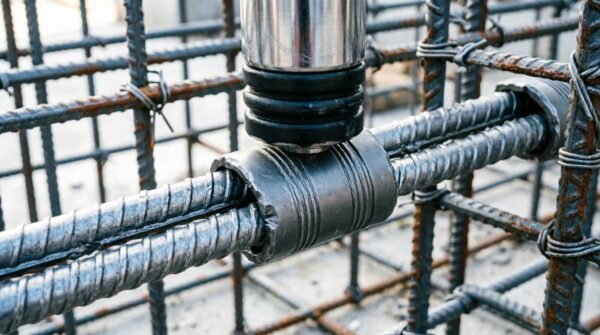

Обжимная муфта представляет собой цилиндрический металлический корпус, который надевается на стыкуемые концы арматурных стержней и жестко фиксируется с помощью радиального обжатия. За счет пластической деформации металла муфты плотно обхватывают периодический профиль арматуры, создавая монолитное соединение, равнопрочное самому стержню. По конструкции и принципу работы обжимная муфта имеет несколько ключевых особенностей:
- Конструкция. Цельнометаллический стальной корпус (гильза) с внутренним диаметром, соответствующим размеру арматуры.
- Принцип соединения. Механическое заклинивание рифлений арматуры в деформированном теле муфты.
- Отличие от резьбовых муфт. Не требует трудоемкой операции нарезания резьбы на концах стержней прямо на строительной площадке.
- Технологичность. Монтаж выполняется с помощью гидравлического пресса за считанные минуты.
Принцип работы: при опрессовке металл муфты заполняет впадины профиля арматуры, исключая продольное смещение стержней под нагрузкой.
Как работает обжимное соединение арматуры
Технология монтажа требует строгого соблюдения последовательности операций для гарантированной прочности стыка. Сам процесс опрессовки и контроля соединения осуществляется по следующему алгоритму:
- Позиционирование инструмента. Гидравлическая головка пресса устанавливается строго перпендикулярно оси муфты в соответствии с нанесенной разметкой первой зоны обжима.
- Первичный обжатие. Запускается насосная станция, и плавно производится опрессовка центральной части муфты до смыкания матриц или срабатывания предохранительного клапана пресса.
- Пошаговое формование. Пресс перемещается к следующим зонам обжима, после чего выполняется последовательное радиальное сжатие металла по направлению от центра к краям гильзы (или согласно инструкции производителя).
- Контроль геометрии и качества. Готовый стык проверяется с помощью специального измерительного шаблона, при этом контролируется равномерность деформации муфты, отсутствие трещин и сохранение соосности стержней.
В результате правильного выполнения всех этапов металл муфты плотно заполняет впадины периодического профиля арматурных стержней, образуя монолитное, высокопрочное механическое соединение, способное выдерживать проектные нагрузки наравне с цельной арматурой.
Основные типы обжимных муфт для арматуры
Правильный выбор модификации муфты зависит от геометрии арматурного узла и диаметров соединяемых стержней. В зависимости от особенностей арматурного узла и условий монтажа применяют три основных типа обжимных муфт:
Стандартные обжимные муфты. Применяются для стыковки двух стержней одинакового диаметра в соосных пространственных каркасах. Это наиболее распространенный тип изделий, используемый для непрерывного наращивания колонн, стен и балок.
Переходные обжимные муфты. Предназначены для соединения стержней разных диаметров. Конструкция имеет ступенчатое внутреннее сечение или разный диаметр гильз с каждого конца, что позволяет грамотно перераспределять нагрузки при изменении сечения несущих конструкций.
Позиционные обжимные муфты. Незаменимы при работе с неподвижными стержнями, выпусками из фундаментной плиты или готовыми пространственными каркасами, когда вращение арматуры физически невозможно. Позволяют производить монтаж в стесненных условиях.
Таким образом, тип муфты выбирают с учетом диаметра стержней и особенностей их расположения. Стандартные модели подходят для типовых соединений, переходные – для стыковки арматуры разных диаметров, а позиционные – для монтажа неподвижных стержней в сложных условиях.
Если вы хотите подробнее узнать о видах муфт для соединения арматуры, рекомендуем ознакомиться с нашей статьей.
Где применяются обжимные муфты для арматуры
Технология востребована на объектах с повышенными требованиями к несущей способности железобетонного каркаса. Основные области применения обжимных муфт можно разделить на несколько направлений:
Монолитные здания. Колонны, стены высотных зданий, ядра жесткости, перекрытия и ригели. Технология решает проблему нехватки длины стержней при непрерывном бетонировании и позволяет эффективно справляться с густым армированием в нижних этажах.
Фундаменты и массивные железобетонные конструкции. Массивные фундаментные плиты гидротехнических сооружений и промышленных объектов, где диаметр арматуры достигает 32-40 мм, а традиционный нахлест технически невозможен из-за норм проектирования.
Мосты, тоннели и инфраструктурные объекты. Строительство эстакад, мостовых пролетов и тоннелей метрополитена, подверженных постоянным динамическим и знакопеременным нагрузкам в сложных условиях монтажа.
Ремонт и реконструкция железобетонных конструкций. Наращивание существующей арматуры при усилении несущих стен, колонн и перекрытий реконструируемых зданий без демонтажа старого бетона.
Таким образом, обжимные муфты особенно эффективны там, где требуется соединить большое количество арматурных стержней, нарастить их длину или выполнить монтаж в условиях густого армирования и ограниченного рабочего пространства.
Какое оборудование нужно для монтажа обжимных муфт
Для выполнения качественного обжима используется специализированный комплекс оборудования. Для выполнения качественного обжима используется специализированный комплекс оборудования, в который входят:
- Гидравлический пресс. Переносной или стационарный агрегат высокого давления, создающий необходимое усилие для деформации муфты.
- Насосная станция. Источник гидравлической энергии с электроприводом или бензиновым двигателем.
- Сменные матрицы и оснастка. Подбираются строго под диаметр муфты и конфигурацию профиля.
- Инструмент для подготовки. Шлифмашинки, щетки по металлу для зачистки концов стержней.
- Рабочее пространство. Свободная зона для беспрепятственного размещения пресса вокруг арматурного узла.
Обжимные муфты представляют собой эффективную технологию соединения арматурных стержней без применения сварки и нарезания резьбы. Они особенно незаменимы при высотном монолитном строительстве, в условиях плотного армирования и при больших объемах работ. Грамотный подбор типа муфты, строгое соблюдение регламента опрессовки и использование качественного гидравлического оборудования гарантируют надежность и долговечность железобетонных конструкций.
Часто задаваемые вопросы
Можно ли использовать обжимные муфты повторно?
Нет. После опрессовки корпус муфты деформируется и повторное использование не позволяет гарантировать необходимую прочность соединения. При ошибке монтажа муфту заменяют на новую.
Нужно ли нарезать резьбу на стержнях перед установкой?
Нет. Обжимные муфты фиксируются за счет радиального обжатия корпуса гидравлическим прессом. Резьбовая обработка концов арматуры не требуется.
Какое усилие развивает гидравлический пресс?
Усилие зависит от модели пресса, диаметра арматуры и типа муфты. Поэтому оборудование подбирают под конкретную систему соединения и ее технические требования.
Разрешено ли применять муфты в сейсмоопасных районах?
Да, но только при наличии соответствующих подтверждающих документов и разрешения на применение конкретной системы в проекте. Важно учитывать требования к прочности и пластичности соединения.
Влияет ли температура окружающей среды на монтаж?
Да. При отрицательных температурах необходимо учитывать допустимый диапазон работы пресса и свойства гидравлической жидкости. Для зимнего монтажа используют оборудование и рабочие жидкости, рекомендованные производителем.
