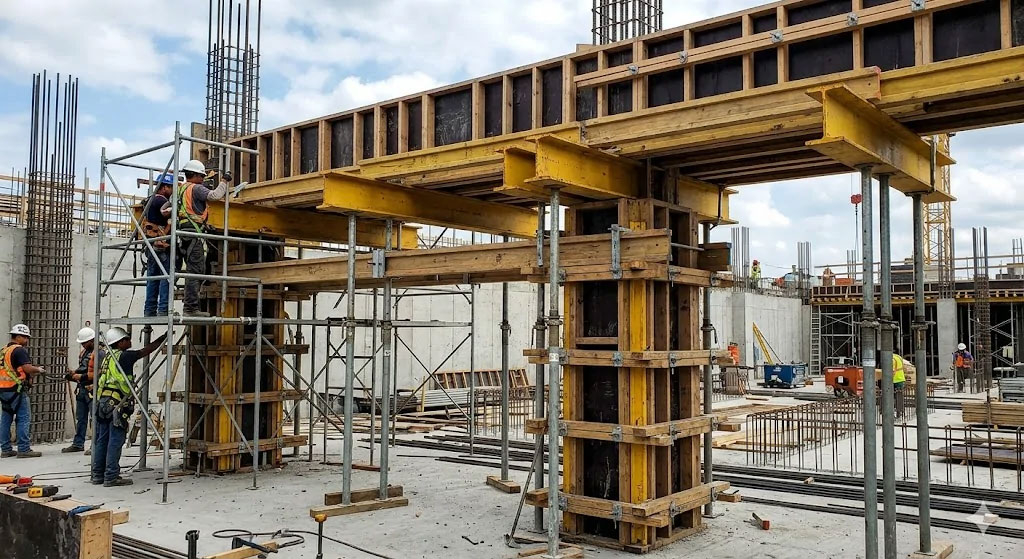

В монолитном строительстве опалубка определяет геометрию будущей конструкции и должна выдерживать нагрузки, возникающие при укладке бетонной смеси. Для возведения стен и колонн часто применяется балочно-ригельная система, которая сочетает прочность, гибкость настройки и возможность использования на объектах со сложной конфигурацией. Она подходит как для типовых проектов, так и для нестандартных монолитных конструкций.
Рассмотрим, из каких элементов состоит балочно-ригельная опалубка, где применяется и какие требования необходимо учитывать при ее монтаже.
Что такое балочно-ригельная опалубка
Балочно-ригельная опалубка – это формообразующая система, состоящая из деревянных двутавровых балок, металлических ригелей и фанерной палубы, соединенных в единый рабочий щит.
В отличие от рамной или классической крупнощитовой опалубки, здесь щиты не имеют жестко заданных заводских габаритов. Они собираются непосредственно под нужды конкретного проекта.
Ключевые особенности системы:
- Произвольная компоновка элементов под любые заданные размеры;
- Исключительно высокая жесткость готового щита;
- Возможность создания криволинейных и многогранных форм.
Универсальный характер конструкции позволяет инженерам ПТО гибко настраивать опалубку прямо на объекте, собирая элемент из балок и ригелей нужного сечения.
Где применяется балочно-ригельная опалубка
Благодаря своей прочности и вариативности, эта система широко применяется при возведении самых разных монолитных объектов.
Основные области применения включают:
- монолитные стены жилых и коммерческих зданий;
- колонны различного сечения (квадратные, прямоугольные, круглые);
- лифтовые шахты и лестничные ядра;
- массивные подпорные стены и дамбы;
- резервуары, мостовые опоры и технические сооружения;
объекты со сложной или нестандартной архитектурной геометрией; - высотное строительство, требующее непрерывного бетонирования.
Система максимально востребована там, где от конструкции требуется экстремально высокая несущая способность и возможность точной адаптации под нестандартные размеры монолитных элементов.
Конструкция балочно-ригельной опалубки
Основа надежности системы кроется в ее продуманном устройстве. Балочно-ригельная опалубка стен состоит из нескольких базовых элементов, которые в связке обеспечивают жесткость всей формы.
Основной каркас формируют металлические ригели – прочные стальные профили, воспринимающие на себя главную нагрузку. Перпендикулярно ригелям устанавливаются двутавровые деревянные балки (обычно типа БДК-1). Они служат жестким основанием для крепления палубы и равномерно распределяют давление от заливаемого бетона. Сама палуба изготавливается из ламинированной фанеры, которая обеспечивает гладкую поверхность монолитного элемента и предотвращает налипание цементной смеси.
Для соединения противоположных щитов используются стяжные винты (анкерные тяги) с гайками, не позволяющие конструкции разъехаться. Вертикальная устойчивость достигается за счет применения двухуровневых подкосов. Все детали соединяются крепежными элементами (клеммами, накладками), гарантирующими монолитность сборки.
Роль балки и ригеля в распределении нагрузки
При бетонировании тяжелая бетонная смесь оказывает мощное гидростатическое давление на фанеру. Это давление передается на двутавровые деревянные балки, которые, в свою очередь, опираются на стальные ригели. Такая многоступенчатая передача нагрузки исключает деформацию палубы и обеспечивает идеальную геометрию элемента при любой скорости заливки.
Особенности балочно-ригельной опалубки
При возведении конструкций балочно-ригельная опалубка демонстрирует отличные эксплуатационные качества. Для стен система позволяет собирать крупноразмерные панели (карты), которые перемещаются краном целиком, значительно экономя время на перестановке и сборке. В свою очередь, балочно-ригельная опалубка колонн легко настраивается под любое сечение с шагом до миллиметра, избавляя прорабов от необходимости искать индивидуальные щиты под каждый типоразмер опор.
Важной особенностью является возможность изменения шага балок и ригелей. В нижней части колонны или стены, где гидростатическое давление бетона максимально, несущие элементы устанавливаются плотнее. По мере увеличения высоты шаг можно увеличивать, оптимизируя расход комплектующих на объекте без потери прочности.
Когда балочно-ригельная система предпочтительнее крупнощитовой
Использование данной системы полностью оправдано в случаях нестандартной геометрии здания, когда типовые рамные щиты не подходят. Она незаменима при возведении конструкций большой высоты и формировании радиусных поверхностей. Кроме того, минимальное количество стыков палубы необходимо при жестких требованиях к качеству поверхности бетона.
Преимущества балочно-ригельной опалубки
На практике эту систему используют за счёт её устойчивости к нагрузкам и возможности быстро собирать щиты под разные типы конструкций. Система обладает следующим набором достоинств:
- предельно высокая несущая способность (давление бетона до 100 кН/м² и выше);
- возможность сборки цельных щитов практически любых габаритов;
- эффективная работа с криволинейными и сложными плоскостями;
- минимальное количество стыков фанеры, что снижает затраты на отделку;
- безупречное качество получаемой бетонной поверхности;
- высокая оборачиваемость и возможность многократного применения;
- полная адаптация под сложные и уникальные проекты.
Экспертное мнение: Главным преимуществом балочно-ригельной системы является ее абсолютная гибкость конфигурации. Из одного набора стандартных деталей на строительной площадке можно собрать форму как для прямой длинной стены, так и для массивной опоры со сложным сечением.
Технология монтажа балочно-ригельной опалубки
Качественное строительство монолитных объектов требует строгого соблюдения ППР. Технология сборки и установки системы состоит из следующих этапов:
- Подготовка основания. Очистка перекрытия, разметка осей возводимой конструкции и нивелирование рабочей поверхности.
- Сборка ригелей. Раскладка металлических ригелей на ровной монтажной площадке в соответствии с заданным шагом.
- Монтаж балок. Установка деревянных двутавровых балок перпендикулярно ригелям. Крепление осуществляется специальными зажимами.
- Крепление фанерной палубы. Настил ламинированной фанеры на балки и ее жесткая фиксация саморезами для формирования щита.
- Установка стяжек и крепежа. Подъем готового щита краном в проектное положение. Установка закладных ПВХ-труб и пропуск стяжных винтов.
- Монтаж второй стороны опалубки. Установка противоположного щита, стягивание конструкции анкерными тягами с фиксацией гайками.
- Выверка геометрии. Предварительная проверка вертикальности и проектных размеров возводимого элемента.
- Установка подкосов. Крепление подкосов к щитам и плитам перекрытия для надежной фиксации формы в вертикальном положении.
- Контроль перед бетонированием. Финальная проверка всех узлов, надежности крепежей и герметичности стыков перед заливкой смеси.
Особенности монтажа высоких колонн
При возведении высоких колонн возникает потребность в дополнительных стяжных поясах. Для компенсации огромного распирающего давления в нижней части требуется усиление – шаг ригелей там существенно уменьшается. Также обязательным условием безопасности является применение навесных подмостей для рабочих, осуществляющих прием и вибрирование бетона на высоте.
Итог
Балочно-ригельные системы используют при бетонировании монолитных стен, колонн и других элементов с нестандартной геометрией, где требуется жесткая фиксация формы под давлением свежего бетона. Конструкция воспринимает значительные нагрузки за счет распределения усилий через балки и ригели, что позволяет сохранять заданную геометрию без деформаций. Точность результата напрямую зависит от корректной схемы сборки, правильного шага элементов и соблюдения технологической последовательности монтажа.
Ответы на частые вопросы
Как правильно хранить опалубку на строительной площадке?
Опалубку хранят на ровной твёрдой поверхности с использованием деревянных прокладок, чтобы исключить контакт с грунтом и деформацию элементов. По возможности используют навес или закрытое помещение.
Можно ли хранить опалубку на улице зимой?
Можно, но только при условии правильной укладки, защиты от влаги и снега, а также регулярного контроля состояния металлических элементов, чтобы избежать коррозии.
Как подготовить опалубку к длительному хранению?
Необходимо очистить элементы от бетона, разобрать конструкцию, провести осмотр на повреждения и обработать металлические части антикоррозийными составами.
Как правильно перевозить опалубку?
Элементы укладывают в устойчивые пакеты, фиксируют ремнями или стропами и размещают с равномерным распределением нагрузки по кузову транспорта, чтобы исключить смещение.
Какие ошибки чаще всего допускают при хранении опалубки?
Основные ошибки — хранение на земле без прокладок, отсутствие защиты от влаги, смешивание разных элементов и превышение допустимой высоты штабелей.Проснувшись однажды утром после беспокойного сна, Грегор Замза обнаружил, что он у себя в постели превратился в страшное насекомое.
