Стяжки для опалубки – один из ключевых конструктивных элементов монолитного строительства, без которого невозможно обеспечить ни прочность формы, ни геометрическую точность будущей конструкции. Именно они удерживают щиты опалубки в проектном положении в момент заливки и набора прочности бетона – когда нагрузка на систему максимальна.
От правильного выбора стяжек напрямую зависит качество бетонирования: если элементы подобраны неверно или установлены с нарушениями, опалубку уводит, стена теряет геометрию, а в худшем случае конструкция деформируется под давлением бетонной смеси.
На рынке представлено несколько типов стяжек, различающихся материалом, конструкцией и способом применения. Чтобы выбрать подходящий вариант под конкретный объект, важно понимать, как каждый вид устроен и в каких условиях работает эффективно.
Назначение стяжек для опалубки
Стяжка выполняет одну главную функцию – удерживает два противоположных щита на строго фиксированном расстоянии в момент заливки и твердения бетона. Бетонная смесь создает значительное боковое давление: при высоте заливки 1 м оно достигает 2400-2500 кг/м². Без поперечного крепления щиты неизбежно разойдутся. Стяжки принимают эту нагрузку на растяжение и удерживают форму.
Помимо основной задачи, стяжки выполняют сопутствующие функции:
- предотвращают распор при вибрировании смеси;
- задают проектную толщину стены или ширину фундаментной ленты;
- равномерно распределяют нагрузку по высоте щита;
- в комплексе с замками и угловыми элементами обеспечивают жесткость всей сборки.
Простой принцип: без стяжек опалубка не выдерживает нагрузку от бетона. Это вопрос физики, а не экономии.
Устройство системы стяжек
Базовая система стяжки состоит из нескольких взаимосвязанных элементов.
Стяжной винт (шпилька) – основной силовой элемент, стальной стержень с резьбой на обоих концах. Стяжной винт воспринимает нагрузку на растяжение. Диаметр – 15, 17 или 20 мм; длина подбирается под толщину конструкции.
Гайки и шайбы – элементы фиксации. Стяжная гайка для опалубки закручивается с обеих сторон щита, шайба увеличивает площадь контакта и предотвращает продавливание поверхности.
Ограничительная трубка – надевается на шпильку между щитами и задает точное расстояние, то есть толщину будущей стены. Изготавливается из пластика или металла.

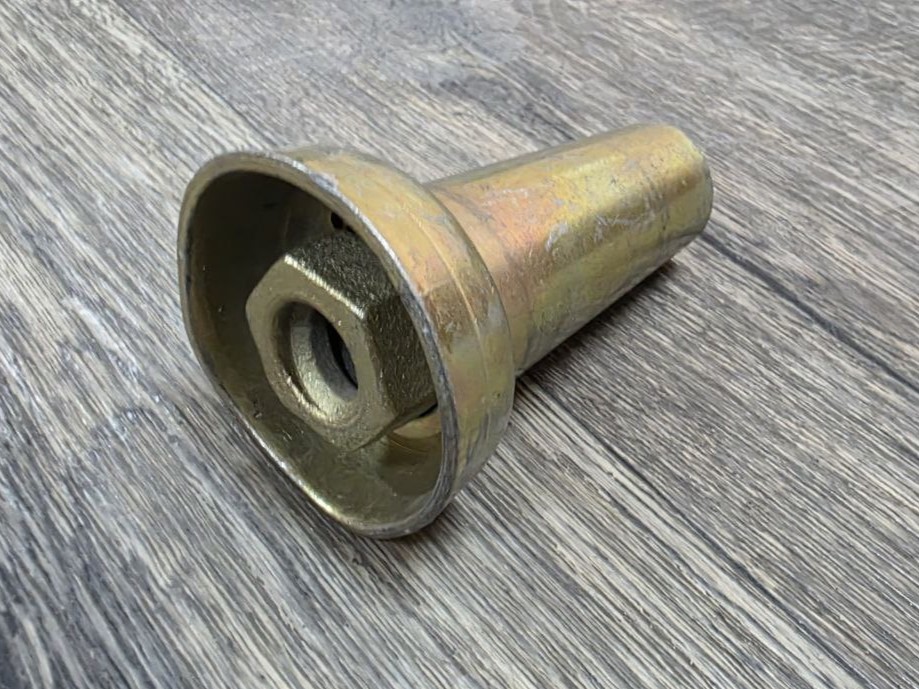

Конусы – используются в съемных системах. Устанавливаются на торцах трубки и позволяют извлечь шпильку из затвердевшего бетона без разрушения конструкции. Остаточное отверстие заделывается раствором.
Принцип работы прост: шпилька пронизывает оба щита насквозь, трубка не дает им сдвинуться навстречу, гайки с шайбами фиксируют положение снаружи. Вся нагрузка от давления бетона передается на шпильку как единый силовой элемент.
Виды стяжек для опалубки
Стяжки классифицируются по трем признакам: материалу изготовления, способу эксплуатации и конструктивным особенностям механизма фиксации. Выбор конкретного типа определяется условиями объекта, типом опалубки и требованиями к повторному использованию элементов.
По материалу изготовления
Материал стяжки напрямую определяет ее несущую способность, срок службы и область применения. Два основных варианта – металл и пластик – принципиально различаются по характеристикам и логике использования.
Металлические стяжки – стандарт для профессионального монолитного строительства. Изготавливаются из конструкционной стали с антикоррозийным покрытием. Диаметр шпильки – 15-20 мм, расчетная нагрузка – 5-12 т в зависимости от сечения. Рассчитаны на 50-200 рабочих циклов при правильном хранении. Применяются на объектах с высотой заливки свыше 1 м: монолитные стены, колонны, фундаменты.
Пластиковые стяжки – более легкое и доступное решение для частного и малоэтажного строительства. Изготавливаются из высокопрочного полипропилена или АБС-пластика. Несущая способность – до 2-3 т на элемент. Используются преимущественно как одноразовые: после бетонирования обрезаются заподлицо. Это ускоряет демонтаж, но исключает повторное использование. Оптимальны для несъемной опалубки и стен с невысокими нагрузками.
По способу эксплуатации
Ключевое разделение: извлекается ли стяжка после снятия опалубки или остается в теле бетона. Этот параметр влияет на экономику объекта и трудоемкость монтажа.
Съемные стяжки полностью демонтируются после набора бетоном проектной прочности. Шпилька, гайки и трубка извлекаются и используются повторно. Экономика оправдывает себя уже с 3-4 цикла. Для извлечения шпильки применяются конусные вставки, формирующие расширяющееся отверстие в бетоне.
Несъемные стяжки остаются в теле бетона полностью или частично. Пластиковая трубка сохраняется в массиве конструкции, шпилька обрезается. Ускоряет монтаж и демонтаж – не нужно извлекать внутренние элементы. Востребованы в стяжках для несъемной опалубки из полистирола или ЦСП, где скорость важнее экономии на материале.
Универсальные стяжки – комбинированные системы, совместимые с несколькими типами опалубки: рамной, щитовой, туннельной и несъемной. Конструкция допускает как полный демонтаж, так и частичное оставление элементов в конструкции. Востребованы у подрядчиков, работающих с разнотипными объектами: не нужно держать несколько комплектов крепежа. Универсальная стяжка для опалубки стоит дороже специализированных аналогов, но окупается за счет гибкости применения.
По конструктивным особенностям
Винтовые стяжки – классическая система «шпилька + стяжная гайка + шайба». Затяжка производится ключом с регулируемым усилием. Высокая несущая способность при компактных габаритах. Применяются в монолитных стенах, колоннах и стяжках для опалубки фундамента. Недостаток – относительно высокая трудоемкость при большом числе точек крепления.
Пружинные стяжки – вместо резьбовой гайки используется пружинный зажим или клин, который защелкивается на конце шпильки без инструмента за 5-10 секунд. Применяются при ускоренных темпах бетонирования и в туннельной опалубке. Несущая способность несколько ниже винтовых аналогов, поэтому при высоком давлении бетона шаг установки уменьшают.
Трубчатые стяжки с конусами – шпилька проходит через дистанционную трубку с конусными вставками на торцах. После демонтажа опалубки шпилька и трубка извлекаются целиком. Трубка защищает шпильку от контакта с бетоном и упрощает извлечение. Технологическое отверстие в стене заделывается раствором. Востребованы в монолитном жилищном строительстве, где к качеству поверхности бетона предъявляются высокие требования.
Расчет количества стяжек для опалубки
Чтобы определить нужное количество стяжек, достаточно знать три параметра: длину опалубочной конструкции, допустимый шаг между стяжками для заданной толщины стены и необходимое число горизонтальных рядов фиксации.
Рассмотрим пример расчета:
- длина монолитной стены – 12 метров;
- максимальный шаг между стяжками – 30 см;
- высота заливки – 900 мм, требуется 3 ряда стяжек.
На один ряд потребуется: 12 000 мм / 300 мм = 40 стяжек. На три ряда – 120 штук на всю конструкцию.
Если увеличить шаг до 60 см, количество сократится вдвое – до 60 штук. Однако перед этим необходимо проверить, выдержит ли стяжка фактическую нагрузку от бетона.
Проверочный расчет по нагрузке. Бетонная смесь в опалубке шириной 250 мм и высотой 900 мм оказывает на щиты давление порядка 540 кг на погонный метр (плотность бетона ≈ 2 400 кг/м³). Если несущая способность одной стяжки составляет 200 кг, то на каждый погонный метр нижнего ряда потребуется не менее 3 стяжек с шагом около 33 см – шаг в 60 см в этом случае недопустим.
Предельную нагрузку на стяжку всегда указывает производитель в технической документации или на упаковке – эта цифра является отправной точкой при проверочном расчете. К итоговому числу рекомендуется добавлять запас 10-15% на угловые зоны, проемы и возможный брак при монтаже.
Как выбрать стяжки для опалубки
Выбор стяжек зависит от типа конструкции, высоты бетонирования и требуемой несущей способности. Для массивных монолитных элементов (фундаменты, стены, колонны) применяют металлические съемные стяжки, рассчитанные на высокие нагрузки и многократное использование. Для малоэтажного строительства и легких конструкций допустимо использование пластиковых или несъемных систем.
Важно учитывать диаметр и прочность шпильки, шаг установки стяжек, а также совместимость с используемой опалубкой. При высоком давлении бетонной смеси предпочтение отдают винтовым системам с гайками, обеспечивающим надежную фиксацию. Для ускоренного монтажа могут использоваться пружинные или клиновые решения.
Также учитывают экономический фактор: съемные системы дороже при покупке, но выгоднее при многократном использовании, тогда как одноразовые решения снижают трудозатраты, но увеличивают расход материалов.
Заключение
Стяжки – не расходник, а силовой элемент, от которого зависит геометрия и прочность монолитной конструкции. Грамотный выбор типа и корректный расчёт количества обеспечивают устойчивость опалубки под нагрузкой бетонной смеси и позволяют сохранить проектные размеры без деформаций. Игнорирование этих факторов приводит к перерасходу материалов, снижению качества поверхности и риску нарушения конструкции.
FAQ
Какие стяжки лучше – металлические или пластиковые?
Для промышленного монолита – металлические: высокая нагрузка, многократное использование. Пластиковые – для частного строительства с небольшими стенами и низким давлением бетона.
Можно ли использовать стяжки повторно?
Съемные металлические – да, 50-200 циклов при правильном хранении. Пластиковые несъемные и обрезанные шпильки повторно не используются.
Чем отличаются винтовые и пружинные стяжки?
Винтовые надежнее и выдерживают большую нагрузку, но требуют затяжки ключом. Пружинные монтируются быстрее, но имеют меньшую несущую способность.
Какие стяжки выдерживают максимальную нагрузку?
Металлические винтовые на шпильке ∅20 мм из стали 45 – до 12 т на элемент.
Что выбрать для стяжки опалубки фундамента?
Металлические съемные с трубкой и конусами: обеспечивают нужную несущую способность и позволяют извлечь шпильку, снижая коррозионные риски в подземной части конструкции.
Каков стандартный шаг установки?
Для стен – 50-75 см по вертикали, 50-100 см по горизонтали. Точный шаг определяется расчетом под конкретную высоту заливки и тип стяжки.
Нужно ли смазывать шпильки перед монтажом?
Для съемных систем – да. Тонкий слой масла на шпильке облегчает извлечение после бетонирования и продлевает срок службы резьбы.
